氧化鐵脫硫劑改進(jìn)了出口量的大小可以在有水蒸氣下更好脫硫。

    氧化鐵脫硫劑是以氧化鐵為主要活性組份，添加其它促進(jìn)劑加工而成的高效氣體凈化劑。在20℃～100℃之間，對硫化氫有很高的脫除性能，對硫醇類有機(jī)硫和大部分氮氧化物也有一定脫除效果。

    氧化鐵脫硫劑因其硫容大、價格低、可在常溫下空氣再生等特點(diǎn)而深受用戶歡迎。但也存在著強(qiáng)度差、遇水粉化、脫硫精度不高(1ppm)等不足之處，影響了其工業(yè)應(yīng)用。針對上述情況，鄭州椰島環(huán)�？萍加邢薰�司的技術(shù)人員經(jīng)過幾年潛心研究，開發(fā)了新型氧化鐵脫硫劑，其特點(diǎn)是：

1、脫硫精度高：進(jìn)口H2SI1000ppm時，出口H2S 0.05ppm，比普通Fe2O3的脫硫精度(1ppm)高20倍；
2、反應(yīng)速度快：使用空速1000-20000h-1比普通Fe2O3要高3—6倍；
3、工作（透穿）硫容大：在1和2的條件下，一次性精脫H2S硫容有O2時為15—20%，是普通Fe2O3脫硫劑的3—6倍。
4、強(qiáng)度好、耐水性好。水煮2h或浸泡30天不粉化、強(qiáng)度不變。
5、適用溫度范圍廣，5—90℃
6、可在無O2或高CO2條件下應(yīng)用。無氧時精脫H2S硫容12—15%。

    該脫硫劑適用天然氣、水煤氣、半水煤氣、空氣煤氣、焦?fàn)t氣、變換氣、CO2再生氣、食品CO2、鋼廠原料氣、沼氣、石油化工等各種氣體的精脫H2S，也可與水解504催化劑配套使用達(dá)到H2S+CO2≤0.06ppm,彌補(bǔ)活性炭精脫硫劑的不足，使氧化鐵脫硫劑新工藝應(yīng)用更為廣泛。

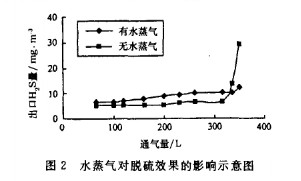

    從實(shí)驗(yàn)結(jié)果可以看出（圖2）；經(jīng)過改進(jìn)后的脫硫劑在有水蒸氣的情況下脫硫效果要好些；同時在沒有水蒸氣的情況下仍能很好地脫硫。因此改進(jìn)后的常溫脫硫劑在飽和水氣和無水條件下均可運(yùn)行。
